Hogyan találod meg a megfelelő tápegységet a LED szalagokhoz és LED spotokhoz?

Hogyan találod meg a megfelelő tápegységet a LED szalagokhoz és LED spotokhoz?

Nem olyan nehéz megtalálni a megfelelő tápegységet a LED szalagokhoz és LED spotokhoz,   ha tudod, mi a fontos! Pontosan ehhez szeretnénk támogatást nyújtani a következő cikkel.
Kezdjük azzal a kérdéssel, hogy mi is az a tápegység? A tápegység átalakítja az elektromos hálózatról származó feszültséget (Európában a 230 Vac, az AC a váltakozó feszültséget jelenti ) a fogyasztó számára (például 24 V DC egyenfeszültségre ). A köznyelvben a tápegységeket gyakran nevezik transzformátoroknak (a transzformátor rövidítése) vagy LED-meghajtóknak (általában állandó feszültségnek).

A hétköznapi nyelvben két olyan egység van, amelyek közösek és mindenki számára érthetőek. Ez a feszültség (U)   [volt mértékegysége] és az elektromos teljesítmény (P) [watt egysége] . A 230V-os hálózat (aljzat), az autóban lévő 12V-os elektromos rendszer, a 9V-os akkumulátor,... Ez mindenhol állandó feszültség , az áramerősséget (I) [amper mértékegysége] a szükséges teljesítmény határozza meg: U = P / I.

Hogyan táplálod megfelelően a LED-eket?

A lényeg az, hogy a LED-eket állandó árammal kell működtetni. A LED előremenő feszültsége az eltérő áramerősség és a csatlakozási hőmérséklet miatt változik. Ha közvetlenül, állandó feszültséggel működtetnéd a LED-eket, akkor nem csak, hogy nem működne megfelelően, de mindenképpen lerövidülne az élettartama, vagy helyrehozhatatlan károkat okozna. Emiatt a legtöbb LED spot , LED szalag , COB-szalag (= pontok nélküli LED-szalag ) többé-kevésbé bonyolult elektronikus áramkört tartalmaz , amely az állandó feszültséget a LED-ek által igényelt állandó áramforrássá alakítja. Minden lámpánkat állandó feszültségű működésre terveztük !

A LED tápellátás kiszámítása: Hogyan válasszam ki a megfelelő tápegységet?

Ez azt jelenti, hogy ha egy termék 24 V-tal van megadva, akkor 24 V-os tápegységet válasszon, 12 V-hoz 12 V-ot stb. Fontos, hogy állandó feszültségű tápegységet válasszon, és ne állandó áramút. Ha ez nem derül ki a termék nevéből vagy leírásából, akkor elegendő egy egyszerű pillantás az adatlapra. Állandó feszültség esetén a feszültség egy fix értékkel van megadva (pl.: DC feszültség = 24V ), és az áramerősség (pl.: áramtartomány = 0 – 5A ) alkalmazkodik a teljesítményhez. Állandó áram mellett ennek pont az ellenkezője (pl.: névleges áram = 700mA , DC feszültségtartomány = 9-48V ). Egyéb okokból a LED tápegységeket néha LED transzformátoroknak is nevezik. Mivel ma már minden állandó feszültséggel üzemel, ezért a transzformátorok helyett tápegységeket szerelnek be (plusz a hatásfok is sokkal jobb).

Számítsd ki a LED spot/LED szalag tápegység teljesítményét:

Először a tápegység megfelelő feszültségét határoztuk meg, most a teljesítményen a sor. Gondold át, hogy hány fogyasztót ( LED beépített spotok , LED szalagok ) szeretnél egy tápegységgel üzemeltetni, add össze a maximális teljesítményét és kiválasztod a következő nagyobb tápegységet (a maximális kimeneti teljesítmény mindig a tápegységen van megadva) .

Példák:
a) 3,5 m-es LED-csík, fehér 14,4 W/m teljesítménnyel: P = 3,5 * 14,4 W = 50,4 W –> tápegység >=60 W
b) 4 RGBW spot: P = 4*5 W = 20 W –> Tápegység > = 30 W
c) a fenti példák tápegységen + plusz 10 pont: P = 3,5 * 14,4 W + (10+4)*5 W = 120,4 W –> tápegység >= 150 W

Továbbá nem szabad elmenni a tápegység teljesítményhatáráig (a 100%-os kihasználtság nagyobb teljesítményveszteséget okoz a tápegységben, ami több hőt és ezáltal gyorsabb öregedést eredményez). Az szabály általában 80% .
Apropó több teljesítmény: Ez sem a rákapcsolt fogyasztókat nem károsítja, sem a villanyszámlán nem jelenik meg, hiszen a tápegység mindig alkalmazkodik a szükséges teljesítményhez, így csak annyit ad le, amennyi ténylegesen szükséges.

Találd meg a megfelelő tápegységet: Milyen típusú tápegységek léteznek?

A legrosszabb rész kész.

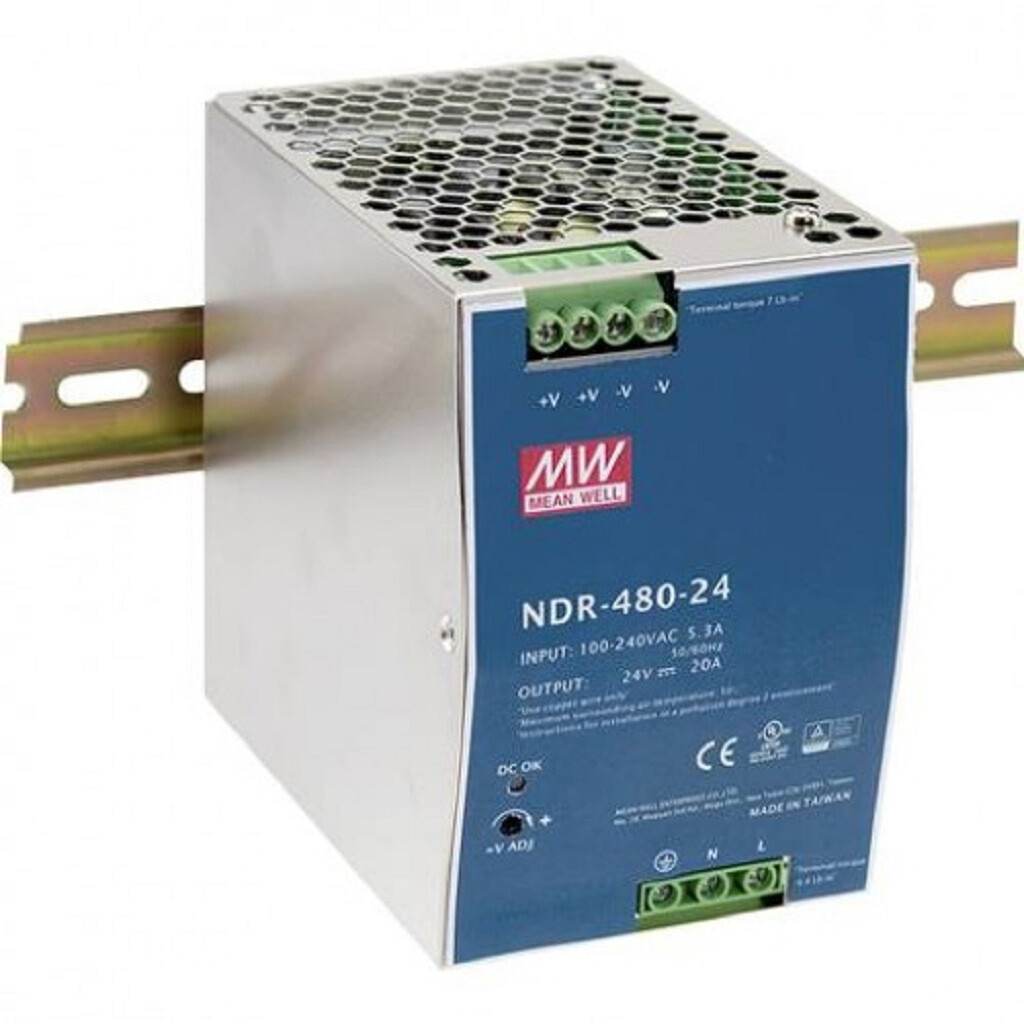

Végül csak el kell döntened, hogy melyik dizájnt választod. Ha még van hely a kapcsolószekrényben a tápegység számára, válassz egy kalapsínes/Din-sínes változatot . Ez az összeszerelés egyszerű módja. A LED tápegység egyszerűen rákattintható. Ha lapos kialakításra
van szükséged , például azért, mert a tápegység az álmennyezetben van elhelyezve, a betétház a megfelelő választás.

Mi más van még?

Alapvetően a rendszer olcsóbbá válik, minél több fogyasztót látnak el tápegységgel ( a nagyobb teljesítményű tápegységek viszonylag olcsóbbak ). Ha azonban a helyszűke miatt nincs lehetőséged nagy tápegység befogadására, a teljes teljesítményt könnyen megoszthatod több kisebb között.
A tápegységek élettartama – ami általában az elektronikus alkatrészekre vonatkozik – a hőmérséklettől függ . Minél alacsonyabb a hőmérséklet, annál hosszabb az élettartam. Emiatt a tápegységeket a lehető legtávolabb kell elhelyezni a hőforrásoktól (ezért általában a lehető legalacsonyabbra kell elhelyezni a kapcsolószekrényben), és elegendő légmennyiséggel és cirkulációval kell rendelkezniük a hűtéshez.
Kültéren vagy nedves helyiségekben elengedhetetlen a megfelelő IP-védelmi osztály biztosítása. A kiváló minőségű tápegységek egyéb funkciói közé tartozik a túlmelegedés elleni védelem és a túlterhelés elleni védelem , még akkor is, ha ezek a funkciók nem kötelezőek.

Végezetül a szabályozható tápegységekről szeretnénk szót ejteni, hiszen sokszor az a tévhit, hogy ezeket muszáj megvenni, ha tápegység segítségével akarjuk tompítani a LED-es spotjainkat , LED-szalagjainkat :
Ezeknek a LED-es tápegységeknek mindenképp megvan a helyük, de speciális alkalmazásokhoz valók. A fényforrások tompítása túlságosan tompítja a PWM fényerő-szabályozót egy házas telepítésnél , ezért ezt a funkciót már nem kell a tápegységgel együtt megvásárolni!
